Mesa de brida ciega ANSI B . libras

Tabla de brida ANSI B 16.5 2500libras

Brida ciega

Mesa de brida ciega ANSI B . libras

Buscar:

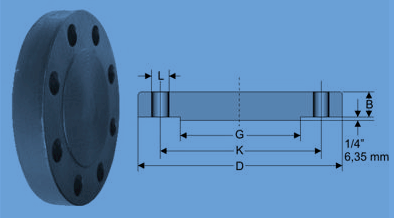

DN (política)	Número de agujeros	B (mm)	D (mm)	GRAMO (mm)	K (mm)	L (mm)	Peso Aprox. (Kg)
1/2"	4	30,23	133,35	35,05	88,9	22,35	7
3/4"	4	31,75	139,7	42,93	95,25	22,35	10
1"	4	35,05	158,75	50,8	107,95	25,4	12
1.1/4"	4	38,1	184,15	63,5	130,3	28,7	18
1.1/2"	4	44,45	203,2	73,15	146,05	31,75	25
2"	8	50,8	234,95	92,2	171,45	28,7	39
2.1/2"	8	57,15	266,7	104,9	196,85	31,75	56
3"	8	66,8	304,8	127	228,6	35,05	86
4"	8	76,2	355,6	157,23	273,05	41,4	133
5"	8	92,2	419,1	185,67	323,85	47,75	223
6"	8	107,95	482,6	215,9	368,3	54,1	345
8"	12	127	552,45	270	438,15	54,1	533
10"	12	165,1	673,1	323,85	539,75	66,8	1025
12"	12	184,15	762	381	619,25	73,15	1464

FF.
Cara plana - cara plana

Estándar americano

Brida R F ANSI B . Mesa con cara elevada

RF.
cara levantada - Cara con protuberancia

Estándar americano

Brida M F P ANSI B . Masculino Femenino Pequeño

Pequeño macho y hembra

Estándar americano

Brida M F G ANSI B . Hombre Mujer Mesa grande

Masculino y Femenino grande

Estándar americano

Brida M D C P ANSI B . Mesita macho doble canal

Doble Macho y Canal Pequeño

Estándar americano

Brida M D C G ANSI B . Mesa grande macho doble canal

Doble Macho y Canal Grande

Estándar americano

Brida R T J ANSI B . Junta de anillo Tabla de juntas tipo anillo

RTJ
Junta tipo anillo - Junta de anillo

Estándar americano

Acabado de la cara de la junta

Ranura estándar
Espiral continua, paso de 0,7mm a 1,00mm, Radio de 1,60 mm a 2,40 mm y profundidad resultante de 0,026 mm a 0,080 mm..

Ranura en espiral
Espiral en V continua con paso de 90°, 0,60mm a 1,00mm radio 0,00mm a 0,40mm.

Tipo de ranura 125 RMS
Espiral continua, paso 0,30mm a 0,40mm radio 0,30mm a 0,40mm.

Ranura concéntrica
V concéntrica con paso de 90° de 0,60 mm a 1,00 mm, radio de 0,00 mm a 0,40 mm y profundidad de aproximadamente 0,13 mm a 0,40 mm.

Bridas ANSI MSS SP Ranuras estándar
