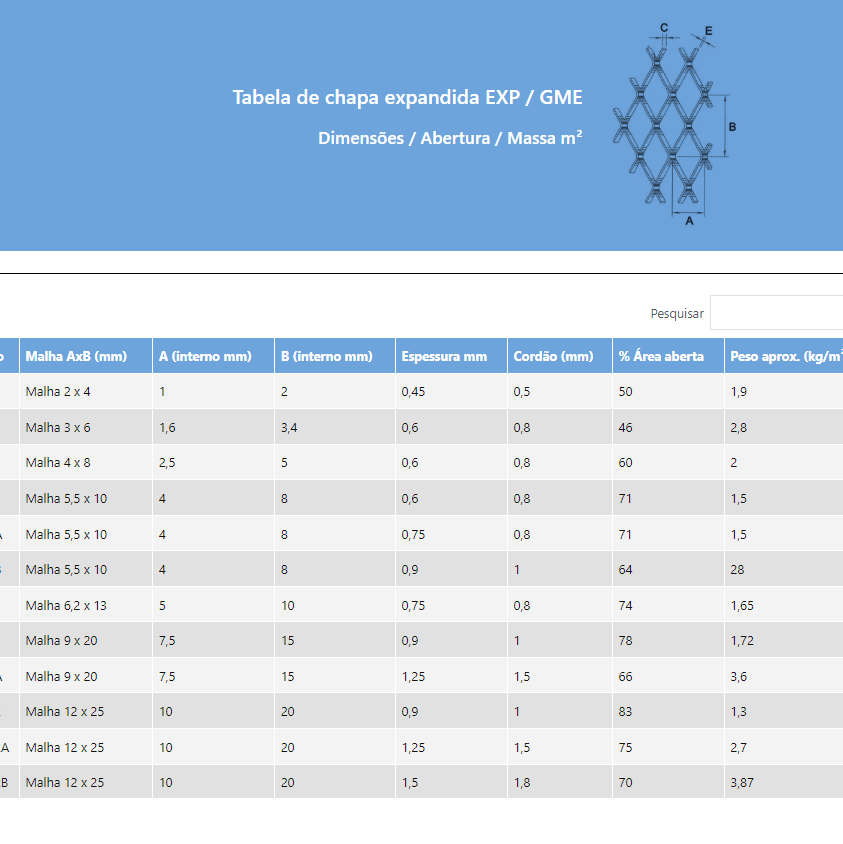

Tabela de chapa expandida EXP / GME
Dimensões / Abertura / Massa m²
| Código | Malha AxB (mm) | A (interno mm) | B (interno mm) | Espessura mm | Cordão (mm) | % Área aberta | Peso aprox. (kg/m²) |
|---|---|---|---|---|---|---|---|
| EXP-2 | Malha 2 x 4 | 1 | 2 | 0,45 | 0,5 | 50 | 1,9 |
| EXP-3 | Malha 3 x 6 | 1,6 | 3,4 | 0,6 | 0,8 | 46 | 2,8 |
| EXP-4 | Malha 4 x 8 | 2,5 | 5 | 0,6 | 0,8 | 60 | 2 |
| EXP-5 | Malha 5,5 x 10 | 4 | 8 | 0,6 | 0,8 | 71 | 1,5 |
| EXP-5A | Malha 5,5 x 10 | 4 | 8 | 0,75 | 0,8 | 71 | 1,5 |
| EXP-5B | Malha 5,5 x 10 | 4 | 8 | 0,9 | 1 | 64 | 28 |
| EXP-6 | Malha 6,2 x 13 | 5 | 10 | 0,75 | 0,8 | 74 | 1,65 |
| EXP-9 | Malha 9 x 20 | 7,5 | 15 | 0,9 | 1 | 78 | 1,72 |
| EXP-9A | Malha 9 x 20 | 7,5 | 15 | 1,25 | 1,5 | 66 | 3,6 |
| EXP-12 | Malha 12 x 25 | 10 | 20 | 0,9 | 1 | 83 | 1,3 |
| EXP-12A | Malha 12 x 25 | 10 | 20 | 1,25 | 1,5 | 75 | 2,7 |
| EXP-12B | Malha 12 x 25 | 10 | 20 | 1,5 | 1,8 | 70 | 3,87 |
| EXP-12C | Malha 12 x 25 | 10 | 20 | 1,5 | 2,2 | 63 | 4,75 |
| EXP-12D | Malha 12 x 25 | 10 | 20 | 2 | 2,5 | 58 | 7,1 |
| EXP-13 | Malha 13,5 x 45 | 10 | 39 | 0,9 | 1,8 | 73 | 2,1 |
| EXP-13A | Malha 13,5 x 45 | 10 | 39 | 1,25 | 2,5 | 63 | 4 |
| EXP-13B | Malha 13,5 x 45 | 10 | 39 | 2 | 2 | 60 | 5,2 |
| EXP-13C | Malha 13,5 x 45 | 10 | 39 | 2,65 | 3,5 | 48 | 12,2 |
| EXP-14 | Malha 14 x 32 | 12 | 25 | 0,75 | 1,2 | 83 | 1 |
| EXP-14A | Malha 14 x 32 | 12 | 25 | 1,25 | 1,5 | 78 | 2,32 |
| EXP-14B | Malha 14 x 32 | 12 | 25 | 1,5 | 1,8 | 86 | 3,3 |
| EXP-20 | Malha 20 x 50 | 18 | 38 | 1,5 | 2 | 80 | 2,32 |
| EXP-20A | Malha 20 x 50 | 18 | 38 | 2 | 2,5 | 73 | 4,25 |
| EXP-20B | Malha 20 x 50 | 18 | 38 | 3 | 3,5 | 89 | 9,2 |
| EXP-29 | Malha 29 x 54 | 18 | 36 | 2 | 3 | 83 | 3,6 |
| EXP-38 | Malha 38 x 75 | 33 | 66 | 1,5 | 2 | 89 | 1,35 |
| EXP-38A | Malha 38 x 75 | 33 | 66 | 1,9 | 2,5 | 86 | 2,2 |
| EXP-38B | Malha 38 x 75 | 33 | 66 | 3 | 5 | 73 | 10,7 |
| EXP-38C | Malha 38 x 75 | 33 | 66 | 4,7 | 5 | 73 | 10,7 |
| EXP-68 | Malha 68 x 150 | 64 | 132 | 3 | 3,5 | 89 | 2,63 |
| EXP-68A | Malha 68 x 150 | 64 | 132 | 4,7 | 5,5 | 89 | 6,7 |
| GME-3 | Malha 34x133 | 28 | 87,6 | 4,75 | 4,7 | 69,4 | 10,3 |
| GME-4 | Malha 34x133 | 26,5 | 87,6 | 4,75 | 6,8 | 69,4 | 14,9 |
| GME-4E | Malha 34x133 | 28 | 87,6 | 4,75 | 4,8 | 70,9 | 10,5 |
| GME-5 | Malha 34x133 | 24,2 | 84,2 | 6,35 | 7,6 | 69,8 | 22,3 |
| GME-5A | Malha 34x133 | 25 | 84,2 | 6,35 | 6,5 | 69,8 | 19 |
| GME-6 | Malha 34x133 | 22,8 | 84,2 | 6,35 | 9,5 | 69,8 | 27,9 |
| GME-7 | Malha 34x133 | 21,5 | 81 | 8 | 8,9 | 70 | 32,9 |
| GME-8 | Malha 34x133 | 20,4 | 81 | 8 | 10,3 | 70 | 38 |
| GME-9 | Malha 34x133 | 19,4 | 78 | 9,5 | 9,5 | 71 | 41,7 |
| GME-1A | Malha 40x100 | 31,4 | 72,6 | 6,35 | 6,5 | 64,3 | 17,9 |
| GME-3A | Malha 40x100 | 34 | 76 | 4,75 | 4,8 | 59 | 8,9 |
| GME-4A | Malha 40x100 | 33,3 | 76 | 4,75 | 6,5 | 59 | 13,4 |
| GME-6B | Malha 40x100 | 31,4 | 72,6 | 6,35 | 9,5 | 54,5 | 25,9 |
| GME-3C | Malha 41x133 | 35 | 92 | 4,75 | 4,8 | 66 | 8,7 |
| GME-4C | Malha 41x133 | 34 | 92 | 4,75 | 6,5 | 66 | 11,8 |
| GME-4F | Malha 41x133 | 34 | 92 | 4,75 | 5 | 76 | 9,8 |
| GME-5B | Malha 41x133 | 32,5 | 88 | 6,35 | 6,5 | 67 | 15,8 |
| GME-6A | Malha 41x133 | 30,4 | 88 | 6,35 | 9,5 | 67 | 23,1 |
| GME-7A | Malha 41x133 | 29 | 84,6 | 8 | 8,9 | 67 | 27,6 |
| GME-8B | Malha 41x133 | 28 | 84,6 | 8 | 10,3 | 67 | 31,6 |
| GME-9A | Malha 41x133 | 27 | 82 | 9,5 | 9,5 | 67,5 | 34,6 |
| GME-1B | Malha 45x100 | 36,5 | 73,5 | 6,35 | 6,5 | 58 | 14,4 |
| GME-3B | Malha 45x100 | 39,2 | 76,5 | 4,75 | 4,8 | 58,4 | 7,9 |
| GME-4B | Malha 45x100 | 38,3 | 76,5 | 4,75 | 6,5 | 58,4 | 10,8 |
| GME-1C | Malha 50x100 | 40,5 | 81 | 6,35 | 6,5 | 52,6 | 12,9 |
| GME-3D | Malha 50x100 | 43 | 84 | 4,75 | 4,8 | 53 | 7,2 |
| GME-4D | Malha 50x100 | 42 | 84,2 | 4,75 | 6,5 | 53 | 9,7 |
| GME-2 | Malha 51x150 | 43 | 117,3 | 6,35 | 7,8 | 56,7 | 15,3 |
